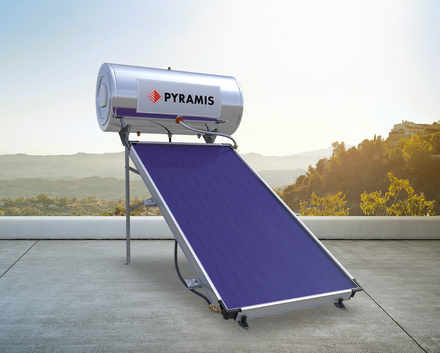

Solární ohřívač vody Pyramis 160ltr kolektor 2m2 - ohřev vody

Popis produktu

Do poznámky k objednávce prosím uveďte zda požadujete kontrukci pro šiknou a nebo pro rovnou střechu

Pyramis 160ltr kolektor 2m2 - ohřev vody

Solární kolektory jsou skvělou volbou pro každého, kdo chce šetřit. Svou peněženku i životní prostředí. Solární ohřev vody je totiž nejen velmi levný, ale také zcela ekologický. Proč byste o něm měli uvažovat i vy?

• Záruka maximální úspory energie a peněz!
• Nabízejí i teplou vodu i při minimálním slunečním svitu!
• Zaručují o 20 % vyšší účinnost v zimě a na podzim!
• Udržujte teplou vodu! i v noci!
• Nabízejí různé možnosti aby vyhovovaly potřebám každé domácnosti!

K čemu slouží solární kolektory

Jak napovídá už samotný název, solární kolektory sbírají energii ze slunce. A to je dostupné všem a zdarma. Proč tedy nevyužít jeho moc i ve vašem domě?

Solární kolektory vám zajistí nejen celoroční ohřev teplé vody v domácnosti, ale pomůžou vám vyhřívat rovněž vodu v bazénu.

Výrazné úspory. Díky solárním kolektorům ušetříte až 70 % nákladů na ohřev vody. Navíc když si pořídíte variantu s přitápěním, budete topit až o 30 % levněji.

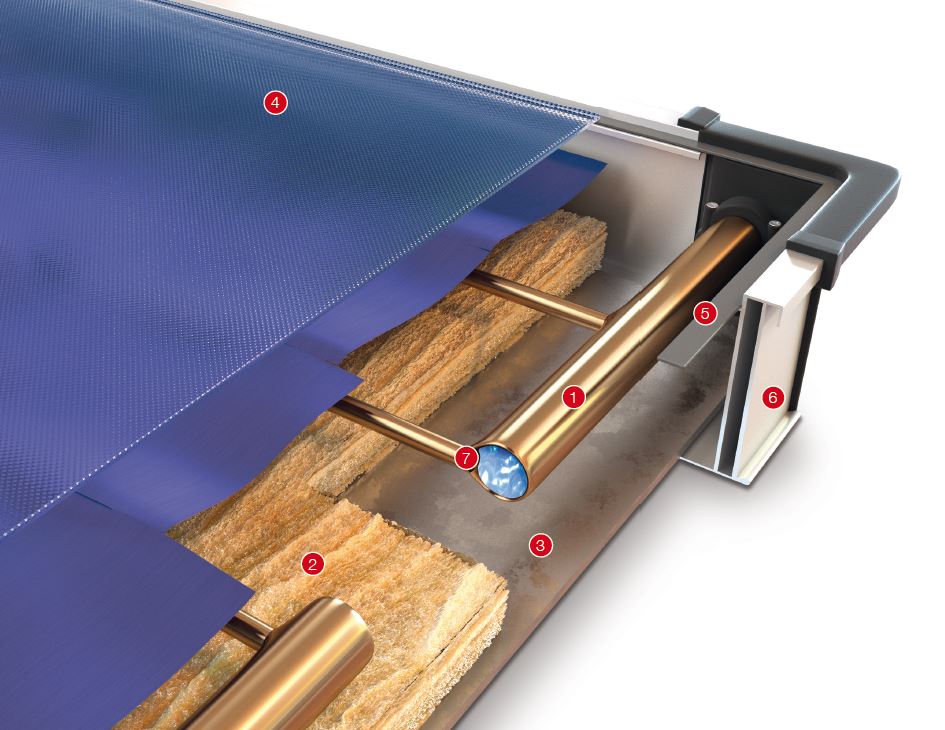

KOLEKTOR

1. Hydroskelet, vyrobený z odolných měděných trubek, poskytuje maximální absorpci solární energie a zaručuje vysokou účinnost.
2. Silná izolace z nízkovodivé minerální vaty o tloušťce 40 mm pro minimalizaci tepelných ztrát kolektoru.
3. Zadní strana poskytuje kompletní utěsnění skládající se z hliníkové fólie a pozinkovaného plechu tloušťky 0,5mm.
4. Bezpečnostní sklo o tloušťce 3,2 mm zaručuje lepší sluneční propustnost τ = 92 % a odolnost proti povětrnostním vlivům. Díky jeho transparentnímu povrchu je snadno rozpoznatelná vysoká kvalita solárního systému.
5. Speciální těsnící páska místo silikonu pro kvalitnější přilnavost skla k hliníkovému profilu.
6. Vnější rám z hliníkového profilu má dvojitou stěnu a vytváří tak mezeru, která zvyšuje tepelnou izolaci a mechanickou pevnost kolektoru.
7. Termální kapalina (propylenglykol) dokonale chrání před mrazem, solí a oxidací při zachování maximální účinnosti solárního systému za jakéhokoliv počasí.

KOTEL - ZÁSOBNÍK

1. Nádrž na vodu ze speciálního ocelového plechu (DCP) o tloušťce 2,5 mm s JEDNÍM vodorovným spojem (nikoliv třemi jak bývá obvyklé), jehož pevnost je testována při tlaku 15 barů. Pro vnitřní ochranu nádrže je potažena dvojitým smaltem a ošetřena při 860 °C, s vysokou odolností proti korozi, silnou mechanickou pevností a neomezenou životností.
2. Izolace je zajištěna litým ekologickým polyuretanem o hustotě 50 kg/m² a tloušťce 65 mm.
3. Díky tomu dochází k udržení teploty i v chladných zimních měsících.
4. Alternátor (dvojitý plášť) je vyrobený z 1,5mm ocelového plechu, který vytváří dvojitou stěnu pro cirkulaci tepelné kapaliny, čímž se dosáhne nejlepšího přenosu tepla.
5. Vnější kryt z nerezové oceli 18/10 AISI 304 o tloušťce 0,5 mm pro větší odolnost vůči času a nepříznivým povětrnostním vlivům. Vnitřní expanzní nádrž v horní části pláště zabraňuje odvodu tepelné kapaliny v případě přehřátí. Toto je velká výhoda oproti konkurenci, která má ve většině případů tuto nádrž externí, což vede ke ztrátě tepelné kapaliny, vzniku dodatečných nákladů na její doplnění, ale také snížení účinnosti v důsledku tepelných ztrát.
6. Elektrický odpor 4KW s bipolárním bezpečnostním termostatem.
7. Hořčíková tyč sloužící jako ochrana proti elektrolýze Φ26mm a L-500mm s možností výměny.
8. Plnicí tryska s uzavřeným okruhem s pojistným ventilem 2 atmosfér.
9. Pojistný ventil přívodu vody 10 atmosfér.

Ohřívače vody a elektrické bojlery PYRAMIS jsou vyráběny v Řecku. Díky nejmodernějším výrobním metodám a nejpřísnějším standardům určování kvality a bezpečnosti poskytující maximální provozní efektivitu a dlouhověkost. Jsou skvělým ekonomickým řešením pro teplou vodu v kuchyni a koupelně. Mají pečeť kvality PYRAMIS s 5letou zárukou a certifikací v souladu s evropskými směrnicemi 60035-1 a 60035-2.

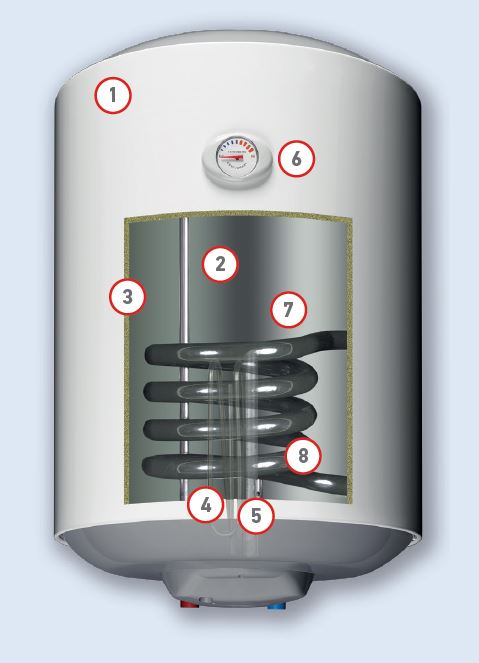

1. Vnější obal je vyrobený z DCP o tloušťce 0,5 mm a je elektrostaticky lakovaný při 180 °C, což poskytuje maximální ochranu proti korozi způsobenou vodními parami a vlhkostí. V případě 10 l nádob je z plastu.
2. Nádrž na vodu z DCP 04 plechu o tloušťce 1,8 mm se švem vpředu oproti třem které se obyčejně používají. Jejich pevnost se zkouší při tlaku 10 atmosfér. Díky tomu má:
   • vysokou odolnost proti korozi
   • silnou mechanickou pevnost
   • neomezenou životnost
   • méně spojů = lepší odolnost.
   • absence mikroorganismů a bakterií
3. Ekologický polyuretanu o hustotě 25 kg/m3 a tloušťce 20 mm je silně izolační, udržuje vodu teplou po mnoho hodin, čímž minimalizuje ztráty a spoří energii.
4. Elektrický topná spirála 3500W s bezpečnostním termostatem a snadnou výměnou (1500W pro 10 l ohřívač vody a 2500W pro 25 l).
5. Hořčíková tyč pro maximální ochranu nádoby před elektrolýzou (vodním kamenem).
6. Teploměr
7. Vnitřní dvojitá ochranná vrstva o tloušťce 150 - 600 mikro poskytuje dodatečnou izolaci, minimalizuje rozptyl teplot a udržuje teplotu vody. Smaltovaný povrch je výsledkem aplikace smaltu (skla) na kov. Během "pečení" při teplotě 830οC se vytváří spojovací vrstva, která se skládá ze smaltu a kovu. Tím se upevní struktura a vrstva obalu se stane tvrdá a chemicky odolná. Bojler má po dvojitém smaltování nulový kontakt s vodou a tudíž 100% ochranu proti rzi. Zajistí tak čistou vodu po celou dobu jeho užívání. Bojler je opatřen bezpečnostním ventilem 9 bar, který ho chrání v případě zvýšeného tlaku.
8. Kombinovaný energetický ohřívač vody - bojler (kromě 10 l) Kombinované ohřívače vody - bojlery se připojují k systému centrálního vytápění a poskytují teplou vodu zima - léto s využitím teplé vody v radiátoru. Pracují s cívkou (spirála) 2,90 m o tloušťce 2,7 mm, což zajišťuje rychlejší přenos teploty a vysokou ochranu proti korozi.

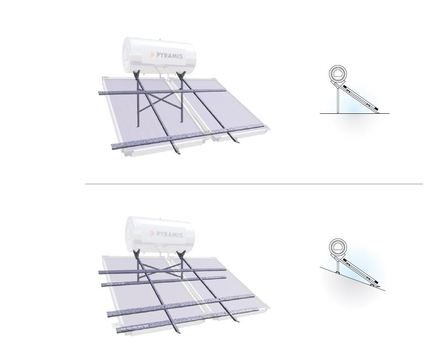

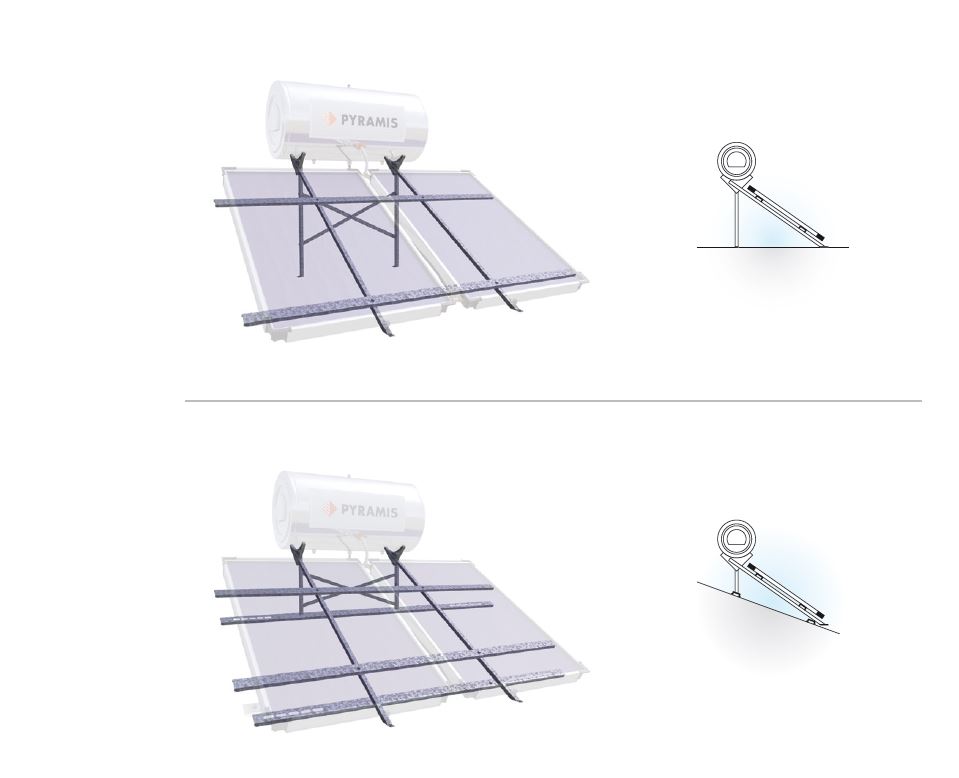

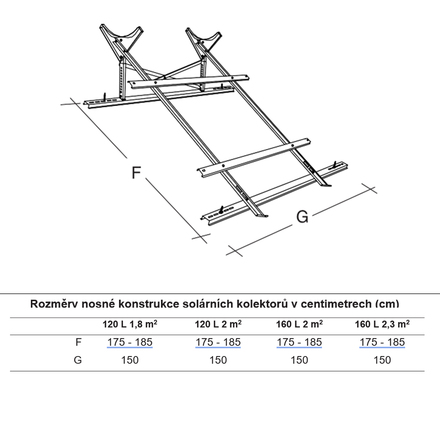

 MONTÁŽNÍ ZÁKLADNA

Speciální žárově zinkované základny pro instalaci na rovné plochy nebo na taškové střechy zaručují snadnou, stylovou a absolutně bezpečnou montáž.

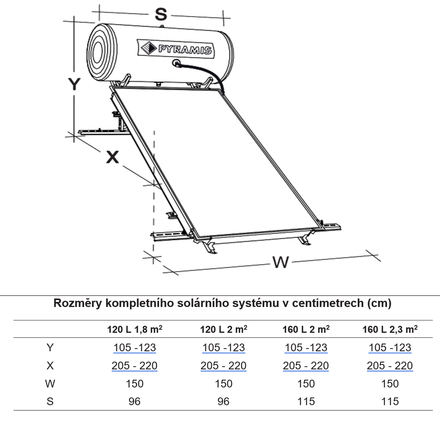

TECHNICKÉ PARAMETRY:

• Vhodné pro: Ohřev užitkové vody
• Vhodné pro počet osob: 3+1
• Počet plochých kolektorů: 1
• Set se skládá z: Ploché kolektory, Montážní sada pro šikmou střechu, Sada kolektorových přípojek, Spojovací sada, Bojler
• Konstrukční typ kolektoru: Rámový kolektor
• Rám kolektoru: Eloxovaný hliník
• Typ skla: Vysoce transparentní solární bezpečnostní sklo 4 mm
• Šířka jednotlivého kolektoru: 1 000 mm
• Délka jednotlivého kolektoru: 2 000 mm
• Výška jednotlivého kolektoru: 150 mm
• Brutto plocha jednotlivého kolektoru: 2 m²
• jednotlivá aperturní plocha: 2 m²
• Povrstvení absorbéru: Vysoce selektivní
• Počet harfových trubek: 5
• Tepelná izolace: Polyuretanová pěna 55 mm
• Hmotnost jednotlivého kolektoru: 31,5 kg
• Připojení: 3/4"
• Obsah jednotlivého kolektoru: 14 l
• Max. provozní tlak: 6 bar
• Využití: Ohřev vody
• Oblast použití: rovné a šikmé střechy
• Druh výrobku: Solární sada
• Oblast využití: Exteriér
• Třída energetické náročnosti: B

INSTALACE

Svépomocí nebo profesionální instalace?

Profesionálové si zpravidla poradí s instalací solárního systému během jediného dne. Není třeba ovšem spěchat, zvláště pokud solární systém chceme nainstalovat bez dodatečných komplikací. Doporučujeme si montáž rozdělit na 2 dny s nějakou menší pauzou, kdy můžete načerpat sílu na pokračování v instalaci. Pokud bude fajn počasí, můžete začít instalací solárních kolektorů, v opačném případě doporučujeme začít ve vyhřáté kotelně, popřípadě technické místnosti. Tak jako tak, nejedná se úplně o montáž svépomocí, protože sami bez pomoci souseda nebo kamaráda, solární kolektory na střechu neumístíte. Než se pustíme do výčtu potřebných komponent a znalostí, podotýkáme, že instalaci solárního systému by měli provádět osoby způsobilé jak po technické stránce, odborné, tak by se mělo jednat o osoby zručné.

Instalace Svépomocí

• Při instalaci postujte podle přiloženého návodu
• Dopočítáme délku potrubí potřebného ke zhotovení solárního systému a objednáme nemrznoucí směs. Ideální potrubí pro solární ohřev je nerezový vlnovec. Potrubí je po celé délce zaizolováno kaučukem a obsahuje i kabel na připojení teplotního čidla kolektoru. Osvědčení dodavatelé tohoto produktu jsou buď Armaflex DuoSolar nebo Aeroflex. Výhodou je téměř libovolná ohebnost potrubí, skvěle se s potrubím pracuje a bude se vám dobře natahovat po zvolené trase. Jako příslušenství potrubí se dají koupit speciální objímky, určitě si jich kupte cca 10 ks, budou se hodit a usnadní montáž potrubí.
• Nemrznoucí směsi je třeba objednat alespoň 20l navíc. Toto se bude hodit při odvzdušňování systému plnícím vozíkem. Upusťte od zbytečných instalací automatických odvzdušňovacích ventilů u kolektorů a sežeňte si plnící vozík. Vozíček bývá k zapůjčení v instalatérských prodejnách za menší poplatek. Solární systém dokonale odvzdušníte za necelou půl hodinku. Upozorňujeme, že pokud solární systém neodvzdušníte pořádně, může to být do budoucna počátek problémů s funkčností celého systému.

Řádně si rozměříme prostor v jakém chceme umístit solární kolektory na střeše domu. Nezapomínejme, že nelze zůstat pouze u náčrtu, ale je třeba si ověřit, zda lze skutečně do očekávaných míst solární konstrukci namontovat a kolektory k ní přichytit. Až budete na střeše, nezapomeňte se řádně upevnit. Na naši fotku moc nekoukejte, my jsme profesionálové.

Zkontrolovat musíme zvláště zda lze v určeném místě přichytit háky solární konstrukce, jak udělat a kudy vést prostupy pro potrubí k solárním kolektorům. Závisí zda jsou v daném místě krokve či háky budou přišroubovány např. skrze prkna apod. Než se dáte do připevnění háků, nachystejte si pár podložek, můžou se hodit na vyrovnání případných nerovností. Pokud střešní háky nebudou v rovině, nebudete moci upevnit ližinu solárních kolektorů.

Háky konstrukce by měli být rozvrženy tak, aby solární kolektory podepírali rovnoměrně a konstrukce s kolektorem nemohla způsobovat jeho prověšení, ve kterém by do budoucna mohla vzniknout netěsnost hydraulického okruhu nebo jiný problém např. se zatékáním do střešního pláště.

Po řádném upevnění konstrukce zhotovíme prostupy střešní krytinou a připravíme si solární potrubí v dostatečné délce. Situování prostupů volíme v místech kde budou solární kolektory tak, aby je po instalaci překrývaly. Z estetického hlediska budou následně vidět pouze kolektory a veškeré prostupy zůstanou nimi zakryty.

Další výhodou takto umístěných prostupů je jejich krytí před povětrnostními vlivy a podobně.

Na zhotovenou konstrukci umístíme kolektory dle montážních instrukcí dodávaných k instalaci solárního systému. Tady buďte obzvláště obezřetní při propojování solárních kolektorů mezi sebou tak, aby vám nic neteklo, ať nemusíte pak znovu na střechu. Pokračujeme a hydraulicky propojíme kolektory s potrubním vedením, které je zakončeno v technické místnosti.

A dáme se do montáže bojleru a čerpadlové jednotky

Technické místnosti provedeme demontáž stávajícího bojleru a instalujeme nový solární zásobník, provedeme jeho napuštění užitkovou vodou. Dle potřeby následuje připojení zásobníku k alternativnímu ohřevu: plynovým kotlem, kotlem na TP, krbovou vložkou, elektrickou topnou patronou.

Pokud máme solární zásobník připojen na TUV a alternativní zdroj, pokračujeme umístěním čerpadlové jednotky a expanzní nádoby v technické místnosti. Čerpadlovou jednotku propojíme s potrubím od solárních kolektorů a pokračujeme dále do výměníku v zásobníku vody.

Jednotku napojíme na expanzní nádobu, kterou před zavěšením zkontrolujeme, případně natlakujeme na požadovaný provozní tlak. Provedeme elektroinstalaci solárního regulátoru k čerpadlové jednotce a připojení teplotních čidel. Solární regulátor, nastavíme na požadované hodnoty. Po nastavení regulátor vypněte, nejlépe vytažením šňůry ze zásuvky.

Hotovo, následuje tlaková zkouška a plnění systému nemrznoucí směsí

Pokud máme solární systém připojen, provedeme tlakovou zkoušku. Nachystáme si kompresor a nafoukáme solární systém vzduchem. Vezmeme leak detektor a pěkně si ostříkáme všechny spoje. Po chvilce vidíte, jestli je solární systém těsný, nebo se vydáte hledat netěsnosti. Po jejím úspěšném absolvování tlakové zkoušky můžeme přistoupit k plnění solárního systému nemrznoucí směsí.

Připojíme solární vozík k čerpadlové jednotce a začneme do systému tlačit nemrznoucí směs, Solární systém odvzdušníme povolením šroubu u separátoru vzduchu a pokračujeme v odvzdušňování čerpadlovým vozíkem určeným k plnění solárních systémů nemrznoucí směsí.

Regulátorem průtoku nastavíme požadovaný průtok nemrznoucí směsi v solárním systému. Průtokoměrem ověříme zda kapalina systémem cirkuluje a systém řádně funguje. Průtokem lze také zjistit hydraulicky správné zapojení solárního systému a jeho tlakovou ztrátu.

Pár rad než se pustíte do montáže
